Cnc linearna vodilica

Proizvodi sustava linearnog pogona PEK naširoko se koriste u alatnim strojevima, automobilima, gumi, ambalaži, industrijskim robotima, opremi za proizvodnju poluvodiča, medicinskoj opremi i drugim raznim elektroničkim strojevima i drugim industrijama te su prošli SGS certifikat i CE certifikat. Visoka-preciznost i stabilna izvedba sustava linearnog pogona osigurava učinkovit rad u složenim radnim okruženjima, značajno poboljšavajući učinkovitost proizvodnje i kvalitetu proizvoda. Uz stalne tehnološke inovacije, PEK je razvio prilagođena rješenja kako bi zadovoljio specifične potrebe primjene u različitim industrijama. Proizvodi imaju nisku razinu buke, veliku nosivost-opterećenja i izvrsnu izdržljivost, što ih čini idealnim za automatizirane proizvodne procese. Stalno istraživanje i optimizacija dodatno poboljšavaju kompatibilnost s naprednom inteligentnom opremom.

Pošaljite upit

Predstavljanje proizvoda

Prednost PEK proizvoda: snažna zamjenjivost, visoka preciznost i dug životni vijek. Proizvodi su dosegli razinu H ili višu, ravnost je unutar 0,002 mikrona, kombinirana visina je unutar 0,003 mikrona, a ravnost opreme je unutar 0,01 svile.

ProizvodParametar (specifikacija)

Serija SDS (visoka montaža) Serija B&BL

Model	Fizička dimenzija			Dimenzija bloka							Specifikacija mazalice
Model	Visina M	Širina W	Duljina L	B	C	S	L1	T	K	N	Specifikacija mazalice
SDS15B	28	34	61.8	26	26	M4x0.7x5	39.8	6	23.8	8.3	G-M4
SDS20B	30	44	77.4	32	36	M5x0.8x6	50.8	8	25.2	5	G-M6
SDS20BL	30	44	93.4	32	50	M5x0.8x6	66.8	8	25.2	5	G-M6
SDS25B	40	48	83.5	35	35	M6x8	59.5	10	33.25	10	G-M6
SDS25BL	40	48	102.6	35	50	M6x8	78.6	10	33.25	10	G-M6
SDS30B	45	60	100.5	40	40	M8x10	70.5	12	37.25	10	G-M6
SDS30BL	45	60	123	40	60	M8x10	93	12	37.25	10	G-M6
SDS35B	55	70	113.9	50	50	M8x12	80.5	12	45.8	15	G-M6
SDS35BL	55	70	139.2	50	72	M8x12	105.8	12	45.8	15	G-M6
SDS45B	70	86	138.5	60	60	M10x17	97.7	15	60.9	20	G-PT1/8
SDS45BL	70	86	171.2	60	80	M10x17	128.8	15	60.9	20	G-PT1/8
SDS55B	80	100	163	75	75	M12x18	118	18	67	21	G-PT1/8
SDS55BL	80	100	201	75	95	M12x18	156.1	18	67	21	G-PT1/8
SDS65B	90	126	186	76	70	M16x20	147	23	76	19	G-PT1/8
SDS65BL	90	126	246	76	120	M16x20	206.5	23	76	19	G-PT1/8
SDS85B	110	156	247	100	80	M18x25	178.6	30	94	23	G-PT1/8
SDS85BL	110	156	303	100	140	M18x25	236	30	94	23	G-PT1/8

Model	Dimenzija tračnice					Osnovna nosivost		Težina
Model	Širina W1	W2	Visina M1	Duljina koraka F	d1xd2xh	C(KN)	Co(KN)	Blok (kg)	Tračnica (Kg/m)
SDS15B	15	9.5	15	60	4.5x7.5x5.3	8.33	13.5	0.2	1.5
SDS20B	20	12	18	60	6x9.5x8.5	13.8	23.8	0.34	2.3
SDS20BL	20	12	18	60	6x9.5x8.5	21.3	31.8	0.43	2.3
SDS25B	23	12.5	22	60	7x11x9	19.9	34.4	0.56	3.3
SDS25BL	23	12.5	22	60	7x11x9	27.2	45.9	0.73	3.3
SDS30B	28	16	26	80	9x14x12	28	46.8	0.91	4.8
SDS30BL	28	16	26	80	9x14x12	37.3	62.5	1.18	4.8
SDS35B	34	18	29	80	9x14x12	37.3	61.1	1.54	6.6
SDS35BL	34	18	29	80	9x14x12	50.2	81.5	1.99	6.6
SDS45B	45	20.5	38	105	14x20x17	60	95.6	2.92	11
SDS45BL	45	20.5	38	105	14x20x17	80.4	127	3.1	11
SDS55B	53	23.5	44	120	16x23x20	88.5	137	4.3	15.1
SDS55BL	53	23.5	44	120	16x23x20	119	183	5.4	15.1
SDS65B	63	31.5	53	150	18x26x22	141	215	7.3	22.5
SDS65BL	63	31.5	53	150	18x26x22	192	286	9.3	22.5
SDS85B	85	35.5	65	180	24x35x28	210	310	13	35.2
SDS85BL	85	35.5	65	180	24x35x28	282	412	16	35.2

Specifikacija serije SDS (High Assembly) serije AC&ACL

Model	Fizička dimenzija			Dimenzija bloka
Model	Visina M	Širina W	Duljina L	B	C	Ø	M	L1	T	T1	K	N	E	Specifikacija mazalice
SDS15C/SDS15AC	24	47	61.8	38	30	4.5	M5	39.8	8.5	7	19.8	4.3	5.5	G-M4
SDS20C/SDS20AC	30	63	77.4	53	40	6	M6	50.8	10	10	25.2	5	12	G-M6
SDS20ACL	30	63	93.4	53	40	6	M6	66.8	10	10	25.2	5	12	G-M6
SDS25C/25AC	36	70	83.5	57	45	7	M8	59.5	16	10	29.25	6	12	G-M6
SDS25ACL	36	70	102.6	57	45	7	M8	78.6	16	10	29.25	6	12	G-M6
SDS30C/SDS30AC	42	90	100.5	72	52	9	M10	70.5	18	10	34.25	7	12	G-M6
SDS30ACL	42	90	123	72	52	9	M10	93	18	10	34.25	7	12	G-M6
SDS35C/SDS35AC	48	100	113.9	82	62	9	M10	80.5	20	13	38.8	8	12	G-M6
SDS35ACL	48	100	139.2	82	62	9	M10	105.8	20	13	38.8	8	12	G-M6
SDS45C/SDS45AC	60	120	138.5	100	80	11	M12	97.7	22	15	50.9	10	16	G-PT1/8
SDS45ACL	60	120	171	100	80	11	M12	129.8	22	15	50.9	10	16	G-PT1/8
SDS55C/SDS55AC	70	140	163	116	95	14	M14	118	29	17	57	11	16	G-PT1/8
SDS55ACL	70	140	201	116	95	14	M14	156.1	29	17	57	11	16	G-PT1/8
SDS65C/SDS65AC	90	170	186	142	110	16	M16	147	37	23	76	19	16	G-PT1/8
SDS65ACL	90	170	246	142	110	16	M16	206.5	37	23	76	19	16	G-PT1/8
SDS85C/SDS85AC	110	215	247	185	140	18	M20	178.6	55	30	94	23	16	G-PT1/8
SDS85ACL	110	215	303	185	140	18	M20	236	55	30	94	23	16	G-PT1/8

Model	Dimenzija tračnice					Osnovna nosivost		Težina
Model	Širina W1	W2	Visina M1	Duljina koraka F	d1xd2xh	C(KN)	Co(KN)	Blok (kg)	Tračnica (Kg/m)
SDS15C/SDS15AC	15	16	15	60	4.5x7.5x5.3	8.33	13.5	0.19	1.5
SDS20C/SDS20AC	20	21.5	18	60	6x9.5x8.5	13.8	23.8	0.42	2.3
SDS20ACL	20	21.5	18	60	6x9.5x8.5	21.3	31.8	0.53	2.3
SDS25C/25AC	23	23.5	22	60	7x11x9	19.9	34.4	0.64	3.3
SDS25ACL	23	23.5	22	60	7x11x9	27.2	45.9	0.83	3.3
SDS30C/SDS30AC	28	31	26	80	9x14x12	28	46.8	1.11	4.8
SDS30ACL	28	31	26	80	9x14x12	37.3	62.5	1.46	4.8
SDS35C/SDS35AC	34	33	29	80	9x14x12	37.3	61.1	1.62	6.6
SDS35ACL	34	33	29	80	9x14x12	50.2	81.5	2.08	6.6
SDS45C/SDS45AC	45	37.5	38	105	14x20x17	60	95.6	2.88	11
SDS45ACL	45	37.5	38	105	14x20x17	80.4	127	3.3	11
SDS55C/SDS55AC	53	43.5	44	120	16x23x20	88.5	137	4.5	15.1
SDS55ACL	53	43.5	44	120	16x23x20	119	183	5.7	15.1
SDS65C/SDS65AC	63	53.5	53	150	18x26x22	141	215	8.5	22.5
SDS65ACL	63	53.5	53	150	18x26x22	192	286	10.7	22.5
SDS85C/SDS85AC	85	65	65	180	24x35x28	210	310	17	35.2
SDS85ACL	85	65	65	180	24x35x28	282	412	23	35.2

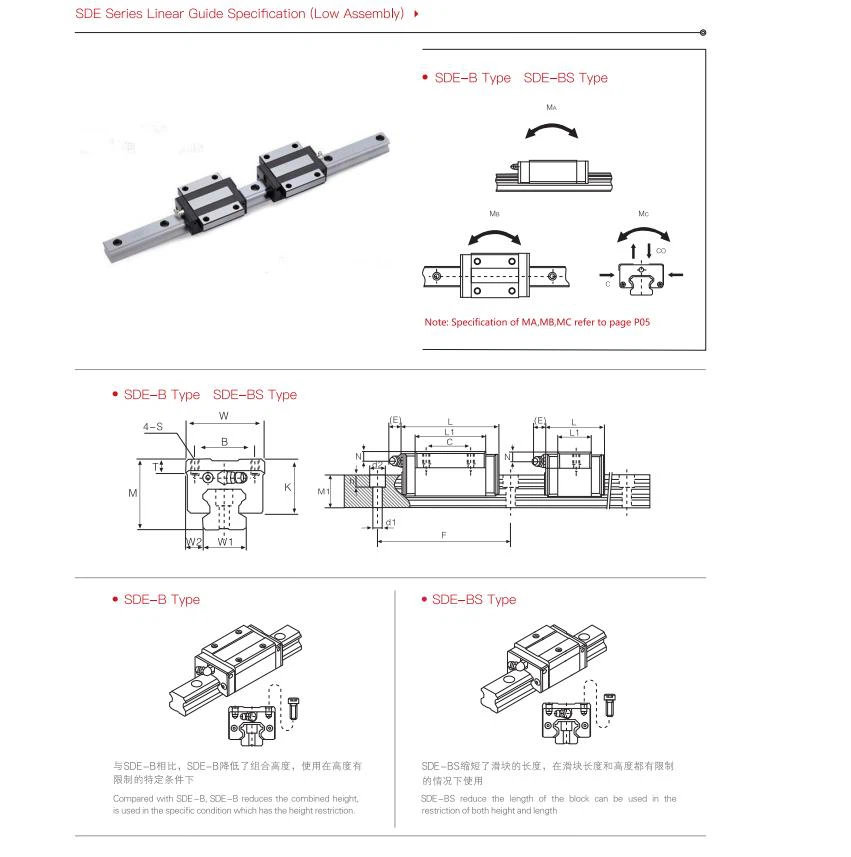

Specifikacija SDE serije (niska montaža) B&BS serije

Model	Fizička dimenzija			Dimenzija bloka								Specifikacija mazalice
Model	Visina M	Širina W	Duljina L	B	C	S	L1	T	K	N	E	Specifikacija mazalice
SDE15B	24	34	56.8	26	26	M4x6	39.8	6	19.7	4.3	5.5	G-M4
SDE15BS	24	34	40.1	26	－	M4x6	23.1	6	22.2	4.3	5.5	G-M4
SDE20B	28	42	70.1	32	32	M5x7	48.1	6	20	5	12	G-M6
SDE20BS	28	48	51	32	－	M5x7	29	6	23.5	5	12	G-M6
SDE25B	33	48	83	35	35	M6x9	59	8	26.55	5	12	G-M6
SDE25BS	33	48	59.5	35	－	M6x9	35.5	8	26	5	12	G-M6
SDE30B	42	60	98.1	40	40	M8x12	70.1	10	32	7	12	G-M6
SDE30BS	42	60	69.5	40	－	M8x12	41.5	10	32	7	12	G-M6
SDE35B	48	70	108	50	50	M8x12	78	12	37	8	12	G-M6
SDE35BS	48	70	75	50	－	M8x12	45	12	37	8	12	G-M6

Model	Dimenzija tračnice							Težina
Model	W1	W2	M1	F	dixd2xh	C(KN)	Co(KN)	Blok (kg)	Tračnica (kg/m)
SDE15B	15	9.5	12.5	60	4.5x7.5x5.3	7.83	16.19	0.15	1.25
SDE15BS	15	9.5	12.5	60	4.5x7.5x5.3	5.35	9.4	0.09	1.25
SDE20B	20	12	15.5	60	6x9.5x8.5	10.31	21.13	0.24	2.08
SDE20BS	20	12	15.5	60	6x9.5x8.5	7.23	12.74	0.15	2.08
SDE25B	23	12.5	18	60	7x11x9	10.27	32.4	0.41	2.67
SDE25BS	23	12	18	60	7x11x9	11.4	19.5	0.25	2.67
SDE30B	28	16	23	80	9x14x12	23.7	47.46	0.76	4.35
SDE30BS	28	16	23	80	9x14x12	16.42	28.1	0.45	4.35
SDE35B	34	18	27.5	80	9x14x12	33.35	64.84	1.13	6.14
SDE35BS	34	18	27.5	80	9x14x12	22.6	37.38	0.66	6.14

491

Specifikacija serije SDE (niska montaža) serije A&AS

Model	Fizička dimenzija			Dimenzija bloka								Specifikacija mazalice
Model	Visina M	Širina W	Duljina L	B	C	M	L1	T	K	N	E	Specifikacija mazalice
SDE15A	24	52	56.8	41	26	M5	39.8	7.2	19.7	5.5	5.5	G-M4
SDE15AS	24	52	40.1	41	－	M5	23.1	7.2	19.7	5.5	5.5	G-M4
SDE20A	28	59	70.1	49	32	M6	48.1	9	22.2	6	12	G-M6
SDE20AS	28	59	51	49	－	M6	29	9	22.2	6	12	G-M6
SDE25A	33	73	83	60	35	M8	59	11	26.3	8	12	G-M6
SDE25AS	33	73	59.5	60	－	M8	35.5	11	26.3	8	12	G-M6
SDE30A	42	90	98.1	72	40	M10	70.1	11	32	8	12	G-M6
SDE30AS	42	90	69.5	72	－	M10	41.5	11	32	8	12	G-M6
SDE35A	48	100	108	82	50	M10	78	14	37	8.5	12	G-M6
SDE35AS	48	100	75	82	－	M10	45	14	37	8.5	12	G-M6

Model	Dimenzija tračnice							Težina
Model	Širina W1	W2	Širina M1	Pitch F	dixd2xh	C(KN)	Co(KN)	Blok (kg)	Tračnica (kg/m)
SDE15A	15	9.5	12.5	60	4.5x7.5x5.3	7.83	16.19	0.21	1.25
SDE15AS	15	9.5	12.5	60	4.5x7.5x5.3	5.35	9.4	0.12	1.25
SDE20A	20	12	15.5	60	6x9.5x8.5	10.31	21.13	0.32	2.08
SDE20AS	20	12	15.5	60	6x9.5x8.5	7.23	12.74	0.19	2.08
SDE25A	23	12.5	18	60	7x11x9	10.27	32.4	0.59	2.67
SDE25AS	23	12	18	60	7x11x9	11.4	19.5	0.35	2.67
SDE30A	28	16	23	80	9x14x12	23.7	47.46	1.04	4.35
SDE30AS	28	16	23	80	9x14x12	16.42	28.1	0.62	4.35
SDE35A	34	18	27.5	80	9x14x12	33.35	64.84	1.45	6.14
SDE35AS	34	18	27.5	80	9x14x12	22.6	37.38	0.84	6.14

ProizvodZnačajka i primjena

Opcija predučitavanja:

Zf (mikro razmak), Z0 (nulti razmak), Z1 (lako predopterećenje), Z2 (umjereno predopterećenje), Z3 (težinsko predopterećenje)

Stupanj prednaprezanja nema nikakve veze s kvalitetom, radi se o krutosti i glatkoći.

Stupanj predopterećenja izravno je proporcionalan točnosti klizne tračnice i obrnuto proporcionalan vijeku trajanja

1, lagano predopterećenje: lagano predopterećenje prikladno je samo za određeni smjer opterećenja, vibracije, udar male opreme i dvo-osnu paralelnu upotrebu uređaja zahtjevi za preciznošću nisu jako visoki, pojedinačni zahtjevi male opreme otporne na klizanje.
Na primjer: automatski stroj za pakiranje, automatski stroj za obradu vrata i prozora, strojevi za zavarivanje greda, strojevi za uvezivanje, opći industrijski strojevi XY osi, stroj za zavarivanje, stroj za topljenje, uređaj za izmjenu alata, sve vrste uređaja za opskrbu materijalom, CNC stroj za graviranje i glodanje, lagani stroj za glodanje

2, Umjereno predopterećenje: uređaj za umjereno predopterećenje s konzolnim opterećenjem ili okretnim momentom, koristi se u opremi s jednom-osovinom, malom opterećenju i visokopreciznoj mehaničkoj opremi.
Na primjer: automatski stroj za premazivanje, industrijski robot, pogonska osovina stola za mljevenje, NC strug, edm stroj, mjerni uređaj, platforma za precizno poravnanje

3, Predopterećenje težinom: predopterećenje težinom općenito se koristi u zahtjevima visoke krutosti, velike udarne sile vibracija opreme, velikog opterećenja teških alatnih strojeva za rezanje.
Na primjer: osovina za dovod brusnog kotača, glodalica, obradni centar, NC tokarski stroj, vertikalni ili horizontalni stroj za bušenje, Z os radnih strojeva

Visina montaže: Visina kombinacije klizne vodilice i klizne ploče je različita

SDS (visoki sklop), SDE (niski sklop)

Serije visoke montaže prikladne su za veliki prostor za ugradnju i velika opterećenja, kao što su: brusilica, glodalica, tokarski stroj, bušilica, bušilica, integrirani stroj za obradu itd.
Serije niske montaže prikladne su za mali prostor za ugradnju i malo opterećenje, kao što su: strojevi za graviranje, strojevi za pakiranje, polu{0}}vodički strojevi, itd...

Općenito, vodilica linearnog gibanja naširoko se koristi na opremi za proizvodnju polu{0}}vodiča, površinskoj brusilici, edm strojevima, uređajima za rukovanje velikom brzinom, NC tokarilici, prehrambenim strojevima, medicinskim strojevima, strojevima za obradu drva, laserskim strojevima za zavarivanje, industrijskim robotima i drugoj opremi za automatizaciju

Kvalifikacija proizvoda

Naša tračnica za linearno kretanje uvezena je u Europu, Sjevernu Ameriku, Južnu Ameriku, Afriku, Australiju, Južnu Aziju, Jugoistočnu Aziju, Bliski Istok, Istočnu Aziju itd...
Naši proizvodi i usluge dobivaju stalne visoke pohvale kupaca i stalno ih ponovno naručuju, obujam prodaje stalno raste svake godine

Dostava, otprema i posluživanje

Nekoliko godina iskustva u proizvodnji i tim iskusne, visoko{0}}kvalitetne tržišne prodajne grupe u području linearnih vodilica, pružajući 24-satnu online uslugu putem e-pošte i vrsta alata za razmjenu trenutnih poruka, s najboljom kvalitetom i ocjenama linearnih kugličnih vijaka, najbržim vremenom isporuke i najkonkurentnijim cijenama. Od proizvodnje do pakiranja, prijevoza, isporuke, ažuriramo slike i videozapise za klijente kako bismo pratili-informacije o linearnoj vodilici kliznog stolnog kuglastog vijačnog tračnice u stvarnom vremenu i osigurali sudjelovanje kupca. Dostava zrakom, morem, kamionom, željeznicom, International Expressom, itd... Višestruki transportni kanali za kupce po izboru. Većina profesionalnih tehničara vodi kupce u instalaciji i korištenju. Jedno-godišnje jamstvo i jaki timovi za-prodaju kako bi se osigurala usluga nakon-prodaje.
